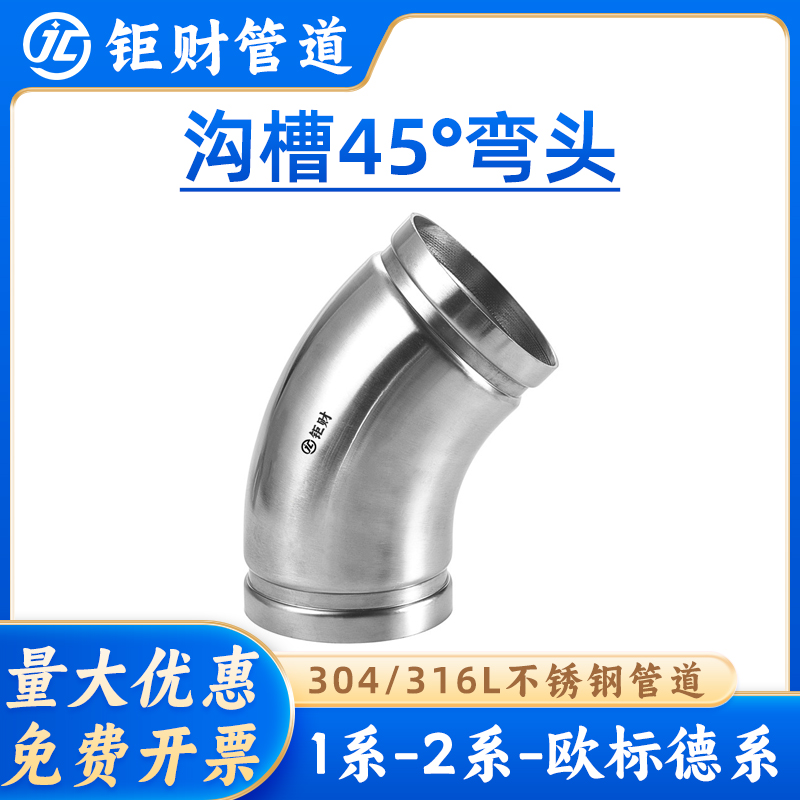

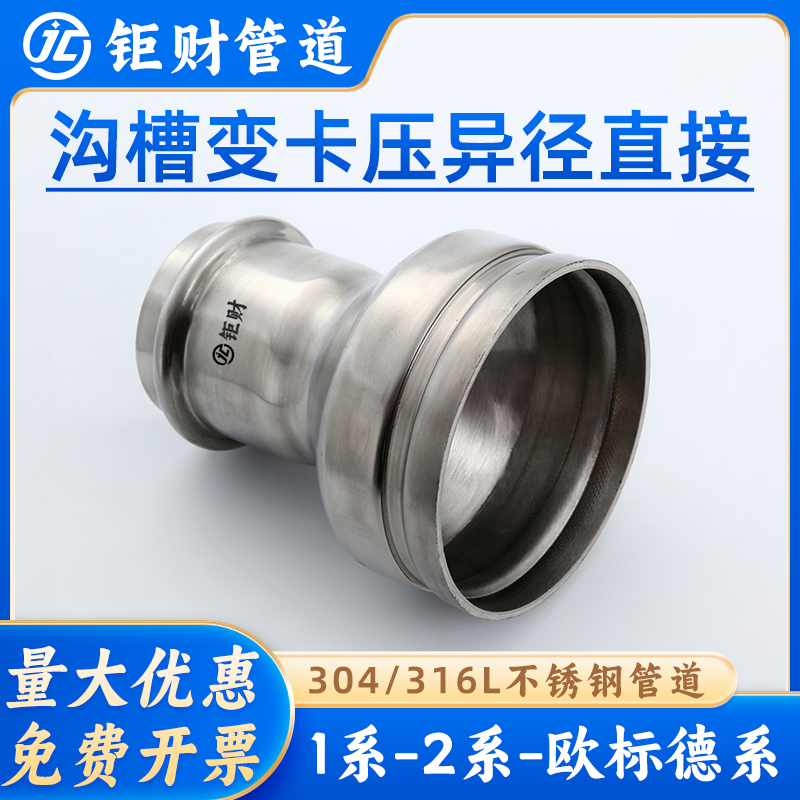

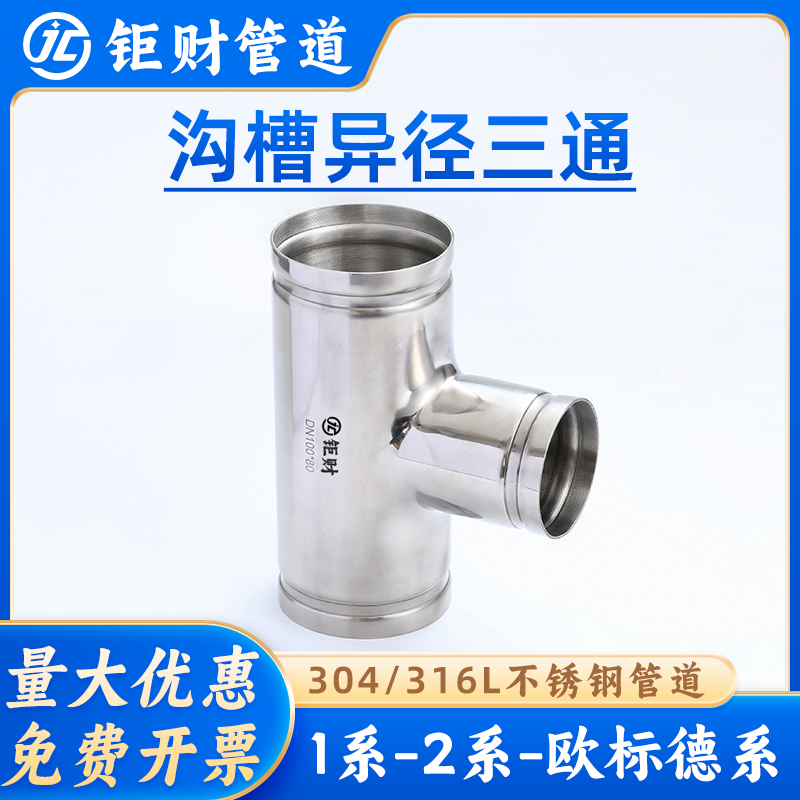

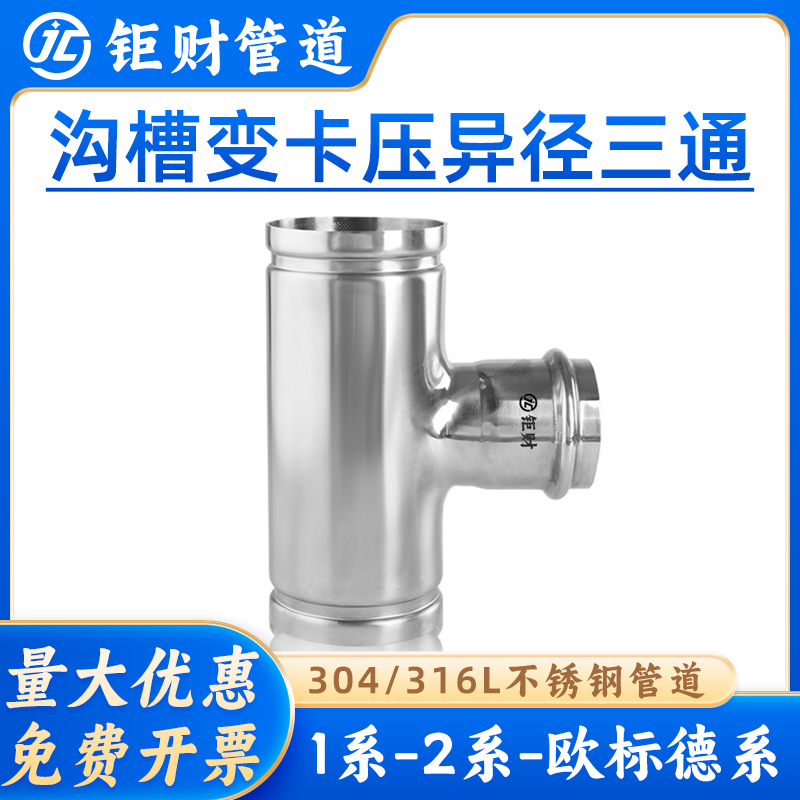

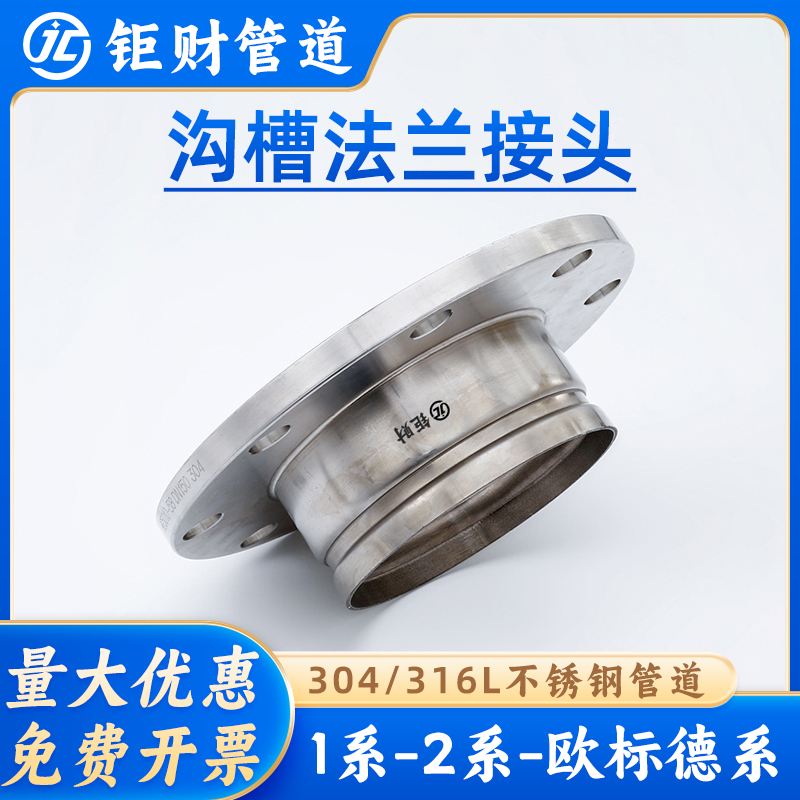

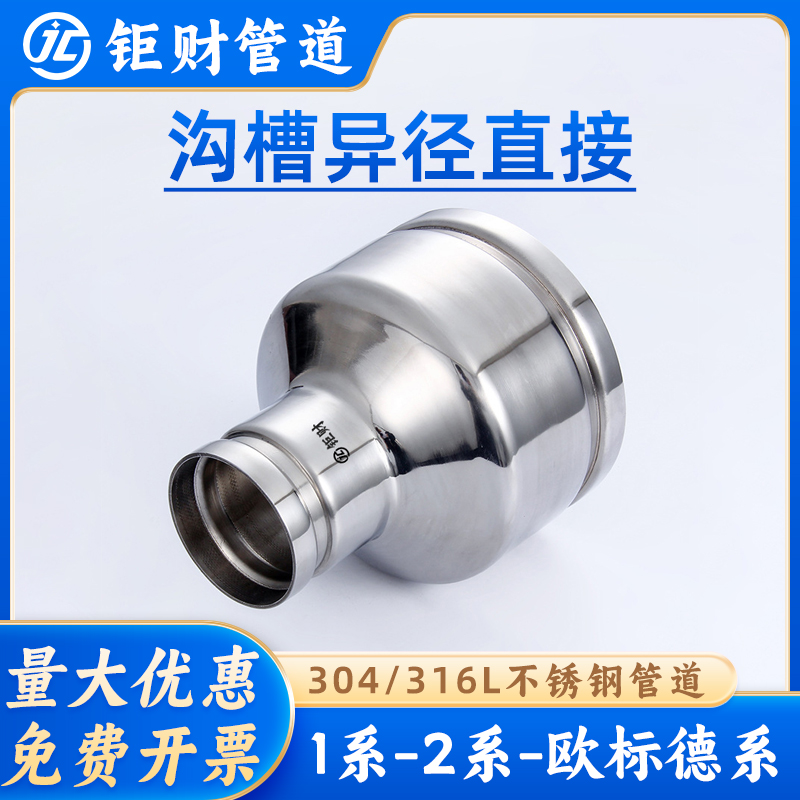

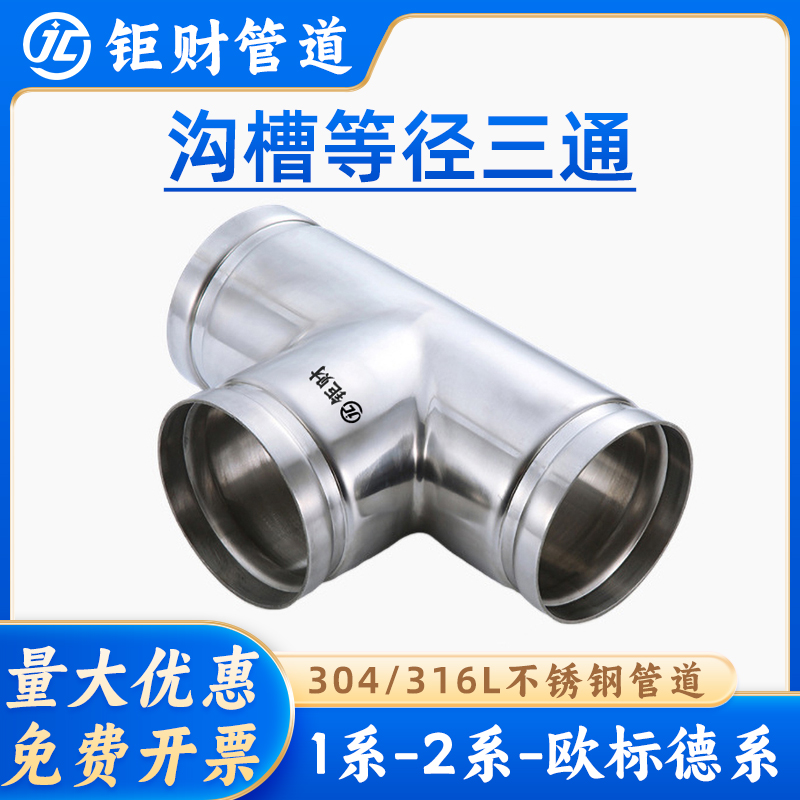

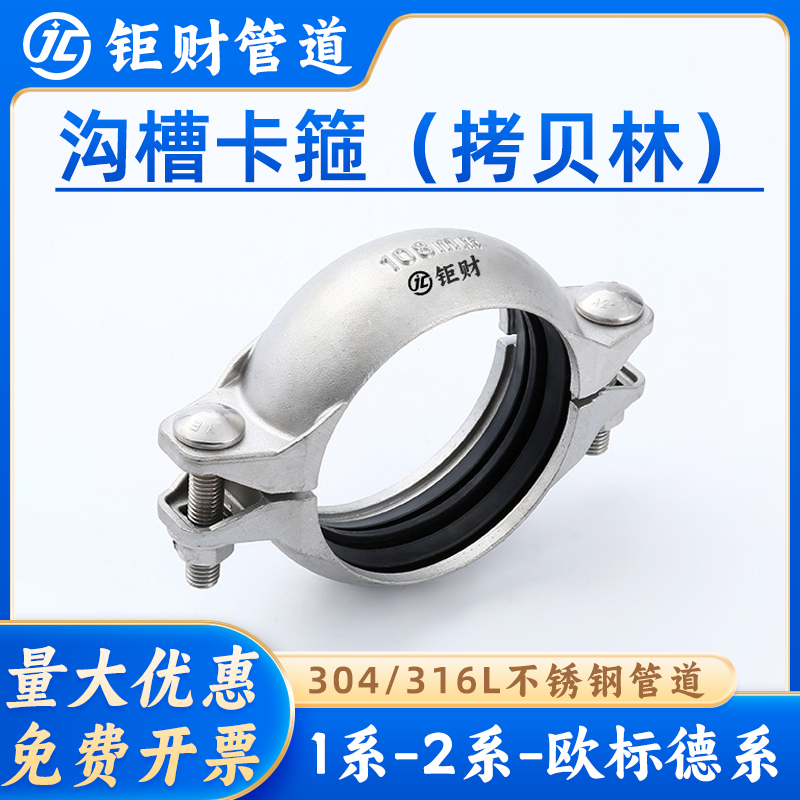

304/316L不锈钢沟槽式管件

产品规格：

产品特点：

沟槽式管件，源于20世纪90年代我国依据国外先进技术资料进行的研发，是一种革新性的连接方式。其核心在于在管材、管件等连接部位精准加工出环形沟槽，随后利用卡箍件、橡胶密封圈和紧固件组合成快速接头。其显著特点如下：

1. 安装迅速：简化了传统安装流程，显著提高了工作效率。

2. 高可靠性：经过精心设计和制造，确保连接稳定可靠。

3. 操作简单：无需复杂工具或专业技能，即可轻松完成安装。

4. 经济实用：不仅安装成本低，而且长期使用中维护成本低。

我们北京钜财管道所生产的304不锈钢沟槽式卡箍管件，特别适用于DN100及以上管径的管材连接，为大口径管材的连接提供了高效、经济的解决方案，与双卡压式管道系统完美匹配。

沟槽式产品标准：

1. 管材标准：符合GB/T 12771《流体输送用不锈钢焊接钢管》的国家标准。

2. 工作压力：最大工作压力不超过1.6MPA。

3. 安装流程：薄壁不锈钢管道连接时，使用专业滚槽机在钢管端部加工出标准沟槽。对接时，将内置密封圈的卡箍卡入沟槽内，随后使用力矩扳手对称拧紧卡箍上的螺栓，确保密封性和稳定性。

4. 卡箍选择：提供刚性和挠性两类卡箍，以满足不同应用场景的需求。

5. 密封圈材质：采用三元乙丙胶或氯化丁基材质，性能完全符合HG/T 3091的规定。

6. 产品标准：遵循CJ/T 156的行业标准。

7. 安装规范：遵循CECS 151:2003《沟槽式连接管道技术规程》的安装标准。

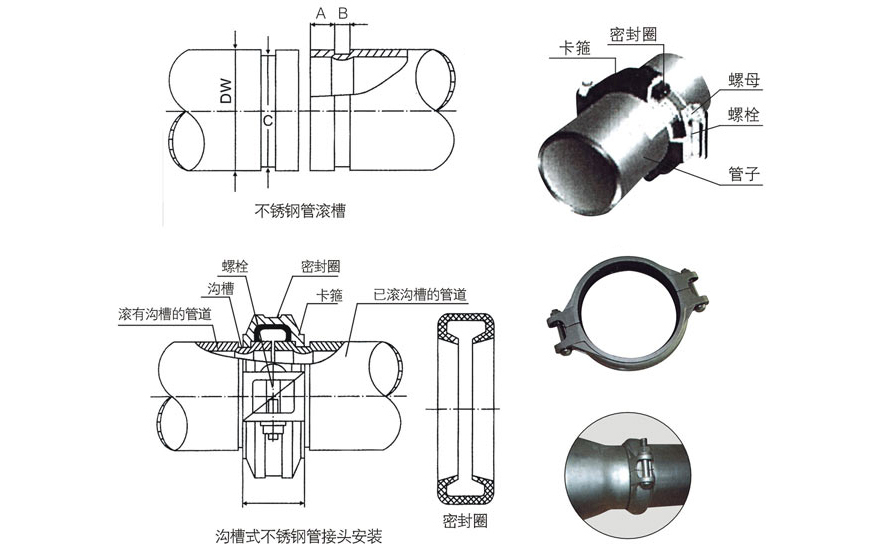

安装示意图
